DeckWise® Extreme4® verdeckter Terrassendielenbefestiger

Verdeckte Befestigerclips für Terrassen (4 mm)

Zur Verwendung an luftgetrocknetem sowie technisch getrocknetem Holz, Thermoholz und Verbundstoffen

DeckWise® Extreme4™ Hartholz-Clip braun – Vorderansicht
DeckWise® Extreme4™ Hartholz-Clip braun – Rückansicht
Wählen Sie Zierkopfschrauben (nur schwarz lackiert) oder selbstbohrende/wärmebehandelte Schrauben, die Ihren DeckWise®-Bausätzen mit Hartholz- Terrassendielenbefestigern (185 Stück) hinzufügt werden.
EXTREME® Ipe Clip® Serie -U.S. Patentnummern 8,464,488 und 8,806,829. Originaler, „runder”, STANDARD Ipe Clip® - U.S. -Patentnummer D470,039.

Produkteigenschaften:

  • Integrierter Abstandhalter ordnet die Dielen genau aller 4 mm an
  • Aus UV-beständigem Polypropylenharz hergestellt
  • Edelstahleinsatz mit schwarzer Oxidschicht für Korrosionsbeständigkeit
  • Befestigungsschrauben werden in einem Winkel von 45° durch die Diele in den Querbalken montiert
  • Einzigartiges Design bietet eine größere Kontaktfläche im Nutenprofil für zusätzliche Belastbarkeit
  • Für Dielen aus luftgetrockneten und technisch getrockneten Harthölzern, Verbundstoffen oder Thermoholz geeignet
  • Ermöglicht das Zusammenziehen des luftgetrockneten Hartholzes auf seiner Breite
  • Ermöglicht das Ausdehnen des technisch getrockneten Hartholzes auf seiner Breite
  • Ermöglicht die Bewegung von Dielen aus PVC und Verbundstoffen entlang der Länge
  • Wählen Sie aus 3 Farboptionen: schwarz, braun, grau
  • Eingeschränkte Garantie
  • In den USA hergestellte und patentierte Produkte der Spitzenklasse
  Händlerinformationsportal   Holzarten-Tabelle

Glatte Hartholz-Oberfläche mit DeckWise®-Befestigern gefertigt
Makellose verdeckte Terrassendielenbefestiger aus Hartholz
Terrassen aus exotischem Ipe-Hartholz mit Deckwise® verdeckten Terrassendielenbefestigern gebaut

Holzdielen verbleiben in Position

Präziser Abstand und Dielenposition
Abstandsdiagramm für den DeckWise® verdeckten Hartholz-Befestigerclip

1. Richtung des Ausdehnens der Diele

2. Richtung des Zusammenziehens der Diele

3. Oberseite der Terrassenholzdielen

4. Schraube sichert die Seite der Dielen

Unsere einzigartigen seitlich montierten EXTREME4® verdeckten Hartholz-Befestigerclips wurden Anfang des Jahrtausends in den USA erfunden und patentiert. Der Grund, warum sie so gut funktionieren, liegt darin, dass nur eine Seite der Holzdiele mit dem darunterliegenden Unterzugbalken befestigt ist. Dadurch kann sich die gegenüberliegende Seite naturgemäß bewegen. Diese einfache Befestigungsmethode garantiert gleichmäßige Abstände im Laufe der Zeit sowie durchgehende Terrassendielen.

Die Härte des Extreme4®-Befestigers ermöglicht das Ausdehnen auf der Dielenbreite

Material aus Polyethylen verspricht hohe Leistungsfähigkeit

DeckWise® verdeckte Hartholz-Befestiger mit Edelstahleinsatz

1. Gehärteter verstärkender Edelstahleinsatz

  • Garantiert präzise Schraubenpositionierung; vermeidet ein Überdrehen
  • Schwarze Oxidschicht für zusätzlichen Korrosionsschutz
  • Hochqualitativer harter Edelstahl wird in der Fertigung verwenden

2. Quadratisches Design aus Polyethylenharz gefertigt

  • BDie quadratische Form bietet eine größere Kontaktfläche mit der Diele
  • Spritzgegossener Polypropylenharz für zusätzliche Belastbarkeit
  • Integrierter Abstandhaltersteg kehrt nach dem Zusammenziehen des Holzes in seine ursprüngliche Größe zurück

Für Hartholz-Terrassen entwickelt, hilft die Farbe des EXTREME4® verdeckten Terrassendielen-Befestigungsclips ihn zusätzlich zu verdecken und zwischen den Lücken der Holzdielen unsichtbar zu machen. Somit ist er ein wahrlich verdecktes Terrassendielenbefestigungssystem. Auch für thermisch modifiziertes Holz perfekt!

Der gehärtete Edelstahleinsatz sorgt für zusätzliche Haltekraft zwischen den Terrassendielen und den Querbalken. Bis zu 3-mal mehr Haltekraft als alle anderen nachahmenden verdeckten Terrassendielenbefestiger. Somit wird verhindert, dass die Schraube aus dem Terrassendielenbefestiger springt, wenn sich die Holzdiele ausdehnt und zusammenzieht.


Integrierter Abstandhalter

Automatischer Holzdielenabstand von 4 mm

DeckWise® Extreme4™ Hartholz-Clip

1. Der „H“-förmige Steg des Abstandshalters am Extreme4®-Clip wird mit der Bewegung der Holzdielen während des Ausdehnens zusammengedrückt. Er kehrt in seine ursprüngliche Form zurück, wenn sich die Diele wieder zusammenzieht.

2. Der Abstandhalter von 4 mm garantiert einen gleichmäßigen Abstand zwischen den Dielen. (Auf der Baustelle muss vor der Montage ein Augenmerk auf die Akklimatisierung der Dielen, die verwendete spezielle Holzart, die Dielenbreite und die klimatischen Bedingungen gerichtet werden.)

3. Das in den USA patentierte Design des Edelstahleinsatzes garantiert eine größere Belastbarkeit der Befestigerclips während der Montage.

4. Mit den meisten Harthölzern, thermisch modifizierten Hölzern und PVC-/Verbundstoffen verwendet.

DeckWise® Extreme4™ Befestiger mit Klappbeinen

Zusammengedrückter Steg kehrt zur ursprünglichen Größe zurück

Abstand zwischen den Dielen ist garantiert einheitlich

Polyethylenharz um den Einsatz spritzgegossen

Abmessungen des Befestigers

Maße des DeckWise® Extreme4™ Hartholz-Clips

Aufbau des Hartholz-Clips

Material Edelstahleinsatz Verfügbare Farbe
Polyethylen 22,4 x 22,4 x ,9 mm DeckWise® Hartholz-Clips

Kompatibilität der Holzarten

Luftgetrocknetes Holz Technisch getrocknetes Holz Verbundstoffe

Ressourcen für Architekten und Bauherren

CSI Divisions & Specs

Ermöglicht das Zusammenziehen entlang der Breite des luftgetrockneten Hartholzes

Unser Montagesystem sichert die Holzdielen mit Schrauben im Winkel von 45° fest an den Querbalken, während sich gleichzeitig eine Seite der Diele mit dem Ausdehnen und Zusammenziehen frei mitbewegen kann. Vorbohrungen werden immer empfohlen, um sicherzustellen, dass die Dielen nicht brechen oder splittern.

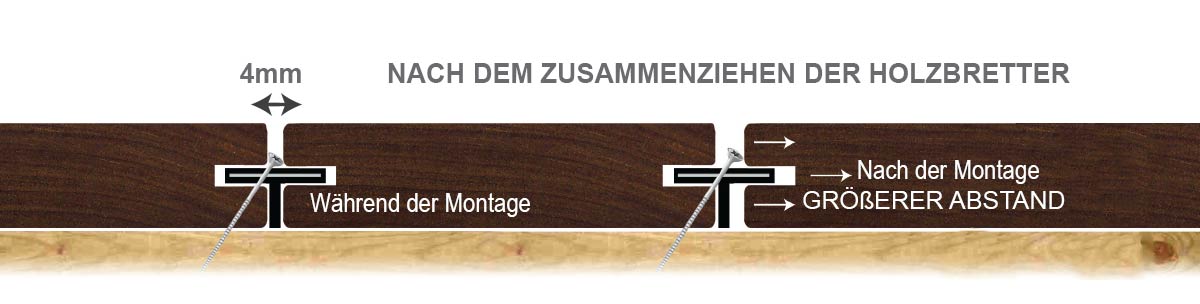

Schaubild für das Zusammenziehen von DeckWise® Extreme4™

Ermöglicht das Ausdehnen entlang der Breite des technisch getrockneten Hartholzes

Unsere DeckWise® wärmebehandelten Edelstahl-Montageschrauben sind eine großartige Option. Diese Schrauben besitzen eine speziell entwickelte 4-seitige Nadelspitze, die sich schnell in die Dielen bohrt. Ihr Gewinde minimiert das Splittern der Dielen, selbst beim Montieren nahe einer Kante. Oder verwenden Sie einfach unsere schwarz lackierten Standard-Zierkopfschrauben, die jedem Bausatz mit verdeckten Clips beigefügt sind. Unsere Montagemethode versteckt außerdem die Schraubenköpfe in den Clips für ein professionelles, sauberes Erscheinungsbild.

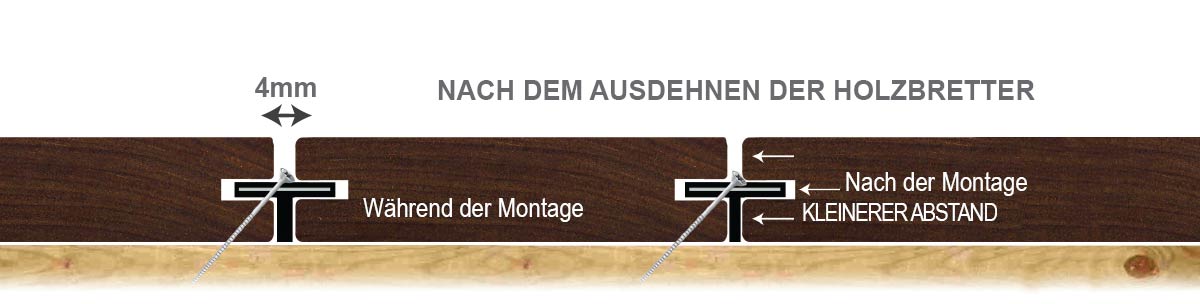

Schaubild für das Ausdehnen von DeckWise® Extreme4™

Montieren von Schrauben in Dielen und Unterzugbalken

Unsere verdeckten Terrassendielen-Befestigerclips werden einzigartig mit Schrauben montiert, die in einem Winkel von 45° durch die Nut der Holzdiele in den darunterliegenden Querbalken verlaufen.

Die von uns erforderliche Methode, bei der die Befestigungsschrauben in einem Winkel von 45° durch den Clip in die Hartholz-Diele montiert werden, erhöht die Haltekraft im großen Maße um bis das 3fache. Studien haben bewiesen, dass Schrauben allgemein eine größere Belastbarkeit besitzen, wenn sie in einem Winkel geschraubt werden. Das Schraubengewinde erhält dadurch mehr Halt und Griffigkeit im Holz.

  • Garantiert eine durchgehende Terrassenoberfläche frei von Schraubenköpfen
  • Untermauert die perfekte Position der Abstände
  • Einfach die Extreme4®-Clips von oben nach unten montieren
  • Ermöglicht den Dielen das natürliche Ausdehnen und Zusammenziehen auf einer Seite
  • Edelstahlschrauben sichern die Dielen für eine langlebige Terrasse
  • Selbstbohrende Schrauben ermöglichen eine schnelle und effiziente Montage

Ermöglicht das Zusammenziehen/Ausdehnen entlang der Breite der Verbundstoffdielen

Das Verschrauben der Befestigungsschrauben in einem Winkel von 90° durch unseren verdeckten Clip wird für Dielen aus PVC und Verbundstoffen empfohlen. Diese Methode ermöglicht die natürliche Bewegung des Materials auf seiner Länge. In der Regel müssen keine Schrauben durch die Verbundstoffdiele selber geschraubt werden. Dielen aus PVC und Verbundstoffen bewegen sich auf ihrer Länge und nicht auf ihrer Breite. Der Dielenabstand bleibt präzise und die Terrassen-Clips sind zwischen den Dielen nicht sichtbar.

Schaubild für das Ausdehnen von DeckWise® Extreme4™
DeckWise® Extreme4™ Verbundstoffdiagramm

DeckWise® Extreme4® Einbauspezifikationen

Spezifikationen des DeckWise® Extreme4™ Befestigers

Kompatibilität der Dielen

Dielendicke Dielenlänge
*A = Messwert der Dielendicke **B = Messwert der Dielenlänge

Abmessungen der Nut

Dicke des Schnitts Schnitthöhe Schnitttiefe
C = 4mm ***D = (A-4mm)/2 E = 13mm

Abstand der Dielen

Während der Montage
****F = 4mm

* Bei der Verwendung von 38,1 mm oder dickeren Materialien können längere Schrauben als die mit diesem Bausatz mit verdeckten Terrassen-Clips normalerweise mitgelieferten Schrauben erforderlich sein.

** Bei Terrassendielen von 20,32 cm oder breiter muss die (A)-Abmessung mindestens 38,1 mm betragen. Die Verwendung einer derartig breiten Terrassendiele für Terrassen wird unabhängig von der Befestigung des Materials ziemlich sicher zu Schüsselung führen, wenn kein dickeres Material verwendet wird.

*** Diese Formel erzeugt ein symmetrisches Kantennutenprofil, mit dem Sie die Terrassendiele umdrehen und/oder drehen können, um die ideale Seite nach oben zu montieren.

**** Die verdeckten Clips erzeugen sofort ordentliche Abstände, wenn die Dielen während der Montage nah aneinander gedrückt werden.


Diele mit Kantennut

Symmetrische/umkehrbare Dielen

Montieren Sie die Holzdiele mit der schönsten Seite nach oben

  • Symmetrische Seitennuten: Die Holzdielen verfügen über Seitennuten, die symmetrisch und mittig auf jeder Seite liegen.
  • Zwei glatte Oberflächen: Da die Holzdielen über symmetrische Nuten verfügen, kann die Diele gedreht werden, damit die besser aussehende Seite zur Verwendung nach oben weist./li>
Profil der Diele mit Kantennut

Egal, welche Hartholzart für eine Terrasse gewählt wird, die Dielen sehen nicht auf jeder Seite gut aus. Viele Befestigungsmethoden von Terrassendielen verfügen nur über ein Kantennutenprofil, wodurch die Diele nicht für die ideale glatte Oberfläche gedreht werden kann. Das ist definitiv bei unseren Extreme4® verdeckten Befestigerclips der Fall, da das Verbindungsprofil auf beiden Seiten symmetrisch ist.

Gibt es vielleicht einen Kratzer auf einem Teil der Terrassendiele? Drehen Sie die Diele einfach um und montieren Sie diese mit der besser aussehenden Seite nach oben. Da unsere Methode beide Seiten der Holzdiele nutzt, wird die Montagezeit verbessert und es gehen keine Gewinne durch Dielen verloren, die nicht montiert werden können.

Fragen Sie bei Ihrem Holzhändler nach genuteten Terrassendielen oder verwenden Sie auf der Baustelle einen Nuthobel zum Erzeugen der Nuten.


Ersetzen der Holzdielen

Lesen Sie sich diese Schritte zum Ersetzen beschädigter Terrassendielen durch

Die DeckWise® Extreme4® verdeckten Terrassendielen-Befestigerclips bieten außerdem den zusätzlichen Vorteil des mühelosen und einfachen Ersetzens von Holzdielen. Generell muss Ihre Terrasse nicht auseinander genommen werden, um eine beschädigte Holzdiele zu entfernen. Beachten Sie einfach nur diesen Website-Link, um sich die Verfahren anzusehen, die in unserer Anleitung zum Ersetzen von Dielen benötigt werden.

  Anleitung zum Ersetzen von Dielen

Verfügbare Bausätze mit Terrassendielenbefestiger

Die Bausätze mit den DeckWise® Extreme4® verdeckte Terrassen-Clips (185 Stück) können mit verschiedenen Kombinationen unserer wärmebehandelten Holzschrauben oder Zierkopfschrauben kombiniert werden. Bausätze mit verdeckten Hartholz-Clips können außerdem verschieden farbige Terrassen-Clips sowie verschieden große Abstandhalterstege für bestimmte Terrassenbauten enthalten.

Karton mit DeckWise® Hartholz-Clips

Vollständiger Bausatz

  • (185) Extreme4® Verdeckte Dielenbefestiger
  • (200) 4 x 50 mm Schwarze Edelstahlschrauben
  • (12) 9,6 mm Konische Ipe-Holzstopfen
  • (1) 3,2 mm Hochgeschwindigkeits-Bohreraufsatz
  • (1) T15 Torx-Spitze
  • (3) Dielen-Abstandhalter
  • (1) Anleitung

Karton mit DeckWise® Hartholz-Clips

Reichweite des 7,5 l PRO-Eimers

  • (555) Extreme4® Verdeckte Dielenbefestiger
  • (600) 4 x 50 mm Schwarze Edelstahlschrauben
  • (3) 3,2 mm Hochgeschwindigkeits-Bohreraufsatz
  • (3) T15 Torx-Spitze
  • (6) Dielen-Abstandhalter
  • (1) Anleitung

DeckWise® Extreme4™ Hartholz-Clip
Extreme4®
Terrassendielenschraube aus Edelstahl
Edelstahlschrauben
DeckWise® Abstandshalter für Terrassendielen
Abstandhalter
T15 Bohrerspitze
T15 Torx-Spitze
Hochgeschwindigkeits-Bohrer
3,2 mm Bohreraufsatz
DeckWise® Hartholz-Stopfen
9,5 mm Stopfen
deckwise warranty

Eingeschränkte Garantie für DeckWise® verdeckte Terrassen-Clips

Für einen DeckWise®-Produktanspruch muss hier das Garantieregistrierungsformular ausgefüllt werden:
www.deckwise.eu/de/produktgarantie

Eingeschränkte Garantie
