DeckWise® Extreme S® verdeckter Terrassendielenbefestiger
Verdeckte Befestigerclips für Terrassen (4 mm)
Zur Verwendung an luftgetrocknetem sowie technisch getrocknetem Holz, Thermoholz und Verbundstoffen
Produkteigenschaften:
- Integrierter Abstandhalter ordnet die Dielen genau aller 4 mm an
- Aus UV-beständigem Polypropylenharz hergestellt
- Edelstahleinsatz mit schwarzer Oxidschicht für Korrosionsbeständigkeit
- Befestigungsschrauben werden in einem Winkel von 45° durch die Diele in den Querbalken montiert
- Einzigartiges Design bietet eine größere Kontaktfläche im Nutenprofil für zusätzliche Belastbarkeit
- Für Dielen aus luftgetrockneten und technisch getrockneten Harthölzern, Verbundstoffen oder Thermoholz geeignet
- Ermöglicht das Zusammenziehen des luftgetrockneten Hartholzes auf seiner Breite
- Ermöglicht das Ausdehnen des technisch getrockneten Hartholzes auf seiner Breite
- Ermöglicht die Bewegung von Dielen aus PVC und Verbundstoffen entlang der Länge
- Wählen Sie aus 3 Farboptionen: schwarz, braun, grau
- Eingeschränkte Garantie
- In den USA hergestellte und patentierte Produkte der Spitzenklasse
Holzdielen verbleiben in Position
Präziser Abstand und Dielenposition
1. Richtung des Ausdehnens der Diele
2. Richtung des Zusammenziehens der Diele
3. Oberseite der Terrassenholzdielen
4. Schraube sichert die Seite der Dielen
1. Richtung des Ausdehnens der Diele
2. Richtung des Zusammenziehens der Diele
3. Oberseite der Terrassenholzdielen
4. Schraube sichert die Seite der Dielen
Unsere einzigartigen seitlich montierten Extreme S® verdeckten Hartholz-Befestigerclips wurden Anfang des Jahrtausends in den USA erfunden und patentiert. Der Grund, warum sie so gut funktionieren, liegt darin, dass nur eine Seite der Holzdiele mit dem darunterliegenden Unterzugbalken befestigt ist. Dadurch kann sich die gegenüberliegende Seite naturgemäß bewegen. Diese einfache Befestigungsmethode garantiert gleichmäßige Abstände im Laufe der Zeit sowie durchgehende Terrassendielen.
Die Härte des Extreme S®-Befestigers ermöglicht das Ausdehnen auf der Dielenbreite
Material aus Polyethylen verspricht hohe Leistungsfähigkeit
1. Gehärteter verstärkender Edelstahleinsatz
- Garantiert präzise Schraubenpositionierung; vermeidet ein Überdrehen
- Schwarze Oxidschicht für zusätzlichen Korrosionsschutz
- Hochqualitativer harter Edelstahl wird in der Fertigung verwenden
2. Quadratisches Design aus Polyethylenharz gefertigt
- BDie quadratische Form bietet eine größere Kontaktfläche mit der Diele
- Spritzgegossener Polypropylenharz für zusätzliche Belastbarkeit
- Integrierter Abstandhaltersteg kehrt nach dem Zusammenziehen des Holzes in seine ursprüngliche Größe zurück
Für Hartholz-Terrassen entwickelt, hilft die Farbe des Extreme S® verdeckten Terrassendielen-Befestigungsclips ihn zusätzlich zu verdecken und zwischen den Lücken der Holzdielen unsichtbar zu machen. Somit ist er ein wahrlich verdecktes Terrassendielenbefestigungssystem. Auch für thermisch modifiziertes Holz perfekt!
Der gehärtete Edelstahleinsatz sorgt für zusätzliche Haltekraft zwischen den Terrassendielen und den Querbalken. Bis zu 3-mal mehr Haltekraft als alle anderen nachahmenden verdeckten Terrassendielenbefestiger. Somit wird verhindert, dass die Schraube aus dem Terrassendielenbefestiger springt, wenn sich die Holzdiele ausdehnt und zusammenzieht.
Integrierter Abstandhalter
Automatischer Holzdielenabstand von 4 mm
1. Das solide Distanzkeilbein des Extreme S®-Clip wird mit der Bewegung der Holzdielen während des Ausdehnens zusammengedrückt. Er kehrt in seine ursprüngliche Form zurück, wenn sich die Diele wieder zusammenzieht.
2. Der Abstandhalter von 4 mm garantiert einen gleichmäßigen Abstand zwischen den Dielen. (Auf der Baustelle muss vor der Montage ein Augenmerk auf die Akklimatisierung der Dielen, die verwendete spezielle Holzart, die Dielenbreite und die klimatischen Bedingungen gerichtet werden.)
3. Das in den USA patentierte Design des Edelstahleinsatzes garantiert eine größere Belastbarkeit der Befestigerclips während der Montage.
4. Mit den meisten Harthölzern, thermisch modifizierten Hölzern und PVC-/Verbundstoffen verwendet.
Zusammengedrückter Steg kehrt zur ursprünglichen Größe zurück
Abstand zwischen den Dielen ist garantiert einheitlich
Polyethylenharz um den Einsatz spritzgegossen
Abmessungen des Befestigers
Aufbau des Hartholz-Clips
| Material | Edelstahleinsatz | Verfügbare Farbe |
|---|---|---|
| Polyethylen | 22,4 x 22,4 x ,9 mm |  |
Kompatibilität der Holzarten
| Luftgetrocknetes Holz | Technisch getrocknetes Holz | Verbundstoffe |
|---|---|---|
Ressourcen für Architekten und Bauherren

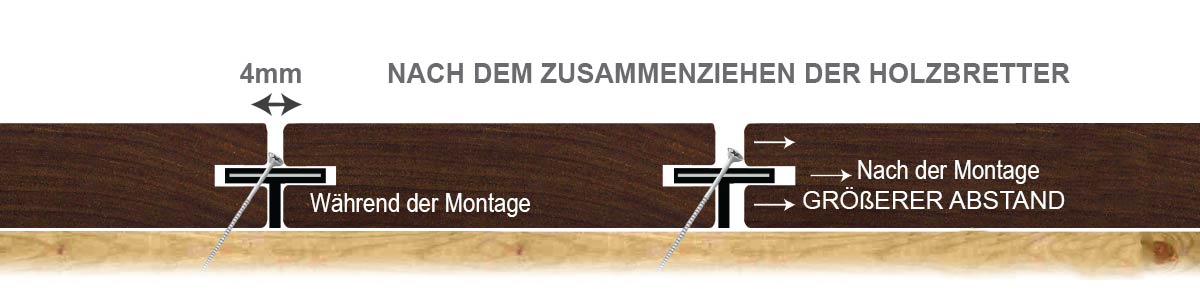

CSI Divisions & SpecsErmöglicht das Zusammenziehen entlang der Breite des luftgetrockneten Hartholzes
Unser Montagesystem sichert die Holzdielen mit Schrauben im Winkel von 45° fest an den Querbalken, während sich gleichzeitig eine Seite der Diele mit dem Ausdehnen und Zusammenziehen frei mitbewegen kann. Vorbohrungen werden immer empfohlen, um sicherzustellen, dass die Dielen nicht brechen oder splittern.

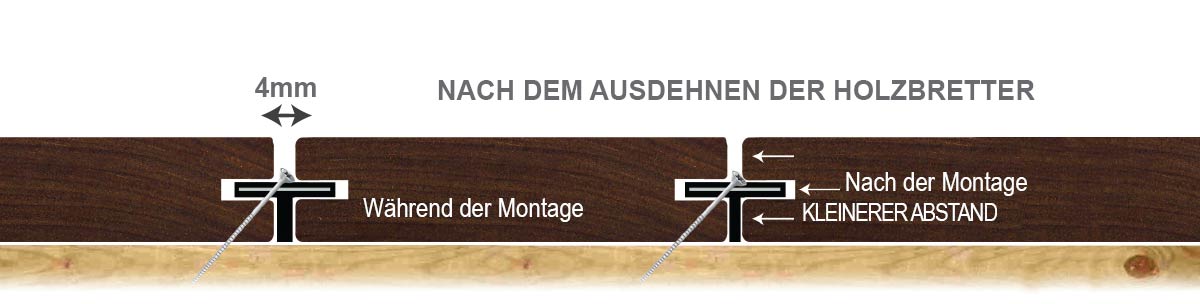

Ermöglicht das Ausdehnen entlang der Breite des technisch getrockneten Hartholzes
Unsere DeckWise® wärmebehandelten Edelstahl-Montageschrauben sind eine großartige Option. Diese Schrauben besitzen eine speziell entwickelte 4-seitige Nadelspitze, die sich schnell in die Dielen bohrt. Ihr Gewinde minimiert das Splittern der Dielen, selbst beim Montieren nahe einer Kante. Oder verwenden Sie einfach unsere schwarz lackierten Standard-Zierkopfschrauben, die jedem Bausatz mit verdeckten Clips beigefügt sind. Unsere Montagemethode versteckt außerdem die Schraubenköpfe in den Clips für ein professionelles, sauberes Erscheinungsbild.
Montieren von Schrauben in Dielen und Unterzugbalken
Unsere verdeckten Terrassendielen-Befestigerclips werden einzigartig mit Schrauben montiert, die in einem Winkel von 45° durch die Nut der Holzdiele in den darunterliegenden Querbalken verlaufen.
Die von uns erforderliche Methode, bei der die Befestigungsschrauben in einem Winkel von 45° durch den Clip in die Hartholz-Diele montiert werden, erhöht die Haltekraft im großen Maße um bis das 3fache. Studien haben bewiesen, dass Schrauben allgemein eine größere Belastbarkeit besitzen, wenn sie in einem Winkel geschraubt werden. Das Schraubengewinde erhält dadurch mehr Halt und Griffigkeit im Holz.
- Garantiert eine durchgehende Terrassenoberfläche frei von Schraubenköpfen
- Untermauert die perfekte Position der Abstände
- Einfach die Extreme S®-Clips von oben nach unten montieren
- Ermöglicht den Dielen das natürliche Ausdehnen und Zusammenziehen auf einer Seite
- Edelstahlschrauben sichern die Dielen für eine langlebige Terrasse
- Selbstbohrende Schrauben ermöglichen eine schnelle und effiziente Montage
Ermöglicht das Zusammenziehen/Ausdehnen entlang der Breite der Verbundstoffdielen
Das Verschrauben der Befestigungsschrauben in einem Winkel von 90° durch unseren verdeckten Clip wird für Dielen aus PVC und Verbundstoffen empfohlen. Diese Methode ermöglicht die natürliche Bewegung des Materials auf seiner Länge. In der Regel müssen keine Schrauben durch die Verbundstoffdiele selber geschraubt werden. Dielen aus PVC und Verbundstoffen bewegen sich auf ihrer Länge und nicht auf ihrer Breite. Der Dielenabstand bleibt präzise und die Terrassen-Clips sind zwischen den Dielen nicht sichtbar.
DeckWise® Extreme S® Einbauspezifikationen
Kompatibilität der Dielen
| Dielendicke | Dielenlänge |
|---|---|
| *A = Messwert der Dielendicke | **B = Messwert der Dielenlänge |
Abmessungen der Nut
| Dicke des Schnitts | Schnitthöhe | Schnitttiefe |
|---|---|---|
| C = 4mm | ***D = (A-4mm)/2 | E = 13mm |
Abstand der Dielen
| Während der Montage |
|---|
| ****F = 4mm |
* Bei der Verwendung von 38,1 mm oder dickeren Materialien können längere Schrauben als die mit diesem Bausatz mit verdeckten Terrassen-Clips normalerweise mitgelieferten Schrauben erforderlich sein.
** Bei Terrassendielen von 20,32 cm oder breiter muss die (A)-Abmessung mindestens 38,1 mm betragen. Die Verwendung einer derartig breiten Terrassendiele für Terrassen wird unabhängig von der Befestigung des Materials ziemlich sicher zu Schüsselung führen, wenn kein dickeres Material verwendet wird.
*** Diese Formel erzeugt ein symmetrisches Kantennutenprofil, mit dem Sie die Terrassendiele umdrehen und/oder drehen können, um die ideale Seite nach oben zu montieren.
**** Die verdeckten Clips erzeugen sofort ordentliche Abstände, wenn die Dielen während der Montage nah aneinander gedrückt werden.
Symmetrische/umkehrbare Dielen
Montieren Sie die Holzdiele mit der schönsten Seite nach oben
- Symmetrische Seitennuten: Die Holzdielen verfügen über Seitennuten, die symmetrisch und mittig auf jeder Seite liegen.
- Zwei glatte Oberflächen: Da die Holzdielen über symmetrische Nuten verfügen, kann die Diele gedreht werden, damit die besser aussehende Seite zur Verwendung nach oben weist./li>
Egal, welche Hartholzart für eine Terrasse gewählt wird, die Dielen sehen nicht auf jeder Seite gut aus. Viele Befestigungsmethoden von Terrassendielen verfügen nur über ein Kantennutenprofil, wodurch die Diele nicht für die ideale glatte Oberfläche gedreht werden kann. Das ist definitiv bei unseren Extreme S® verdeckten Befestigerclips der Fall, da das Verbindungsprofil auf beiden Seiten symmetrisch ist.
Gibt es vielleicht einen Kratzer auf einem Teil der Terrassendiele? Drehen Sie die Diele einfach um und montieren Sie diese mit der besser aussehenden Seite nach oben. Da unsere Methode beide Seiten der Holzdiele nutzt, wird die Montagezeit verbessert und es gehen keine Gewinne durch Dielen verloren, die nicht montiert werden können.
Fragen Sie bei Ihrem Holzhändler nach genuteten Terrassendielen oder verwenden Sie auf der Baustelle einen Nuthobel zum Erzeugen der Nuten.
Ersetzen der Holzdielen
Lesen Sie sich diese Schritte zum Ersetzen beschädigter Terrassendielen durch
Die DeckWise® Extreme S® verdeckten Terrassendielen-Befestigerclips bieten außerdem den zusätzlichen Vorteil des mühelosen und einfachen Ersetzens von Holzdielen. Generell muss Ihre Terrasse nicht auseinander genommen werden, um eine beschädigte Holzdiele zu entfernen. Beachten Sie einfach nur diesen Website-Link, um sich die Verfahren anzusehen, die in unserer Anleitung zum Ersetzen von Dielen benötigt werden.
Anleitung zum Ersetzen von DielenVerfügbare Bausätze mit Terrassendielenbefestiger
Die Bausätze mit den DeckWise® Extreme S® verdeckte Terrassen-Clips (185 Stück) können mit verschiedenen Kombinationen unserer wärmebehandelten Holzschrauben oder Zierkopfschrauben kombiniert werden. Bausätze mit verdeckten Hartholz-Clips können außerdem verschieden farbige Terrassen-Clips sowie verschieden große Abstandhalterstege für bestimmte Terrassenbauten enthalten.
Vollständiger Bausatz
- (185) Extreme S® Verdeckte Dielenbefestiger
- (200) 4 x 50 mm Schwarze Edelstahlschrauben
- (12) 9,6 mm Konische Ipe-Holzstopfen
- (1) 3,2 mm Hochgeschwindigkeits-Bohreraufsatz
- (1) T15 Torx-Spitze
- (3) Dielen-Abstandhalter
- (1) Anleitung
Reichweite des 555 PRO-Eimers
- (555) Extreme S® Verdeckte Dielenbefestiger
- (600) 4 x 50 mm Schwarze Edelstahlschrauben
- (3) 3,2 mm Hochgeschwindigkeits-Bohreraufsatz
- (3) T15 Torx-Spitze
- (6) Dielen-Abstandhalter
- (1) Anleitung
Extreme S®
Edelstahlschrauben
Abstandhalter
T15 Torx-Spitze
3,2 mm Bohreraufsatz
9,5 mm Stopfen
Eingeschränkte Garantie für DeckWise® verdeckte Terrassen-Clips
Für einen DeckWise®-Produktanspruch muss hier das Garantieregistrierungsformular ausgefüllt werden:
www.deckwise.eu/de/produktgarantie
