DeckWise® ExtremeKD® verdeckter Terrassendielenbefestiger

Verdeckter Terrassendielen-Befestigerclip für Hartholz (6,4 mm)

Zur Verwendung mit technisch getrocknetem Holz, Thermoholz und Verbundstoffen

DeckWise® ExtremeKD™ Hartholz-Clip grau – Vorderansicht
DeckWise® ExtremeKD™ Hartholz-Clip grau – Rückansicht
Wählen Sie aus unserer Serie schwarzer Zierkopfschrauben oder selbstbohrender/wärmebehandelter Edelstahlschrauben, um diese Ihrem DeckWise®-Bausatz mit Befestigerclips (185 Stück) hinzuzufügen
EXTREME® Ipe Clip® Serie -U.S. Patentnummern 8,464,488 und 8,806,829. Originaler, „runder”, STANDARD Ipe Clip® - U.S. -Patentnummer D470,039.

Produkteigenschaften:

  • Integrierter Abstandhalter ordnet die Holzdielen einheitlich aller 6,4 mm an
  • Mantel aus Polyethylen und hochfester Edelstahleinsatz mit schwarzer Oxidschicht
  • Für Dielen aus technisch getrockneten Harthölzern, Thermoholz, Verbundstoffen oder PVC geeignet
  • Ermöglicht das Ausdehnen des technisch getrockneten Hartholzes auf der Breite
  • Die schwarze Oxidschicht bietet Korrosionsschutz
  • Ermöglicht die Bewegung von Dielen aus PVC und Verbundstoffen entlang der Länge
  • Das unverwechselbare Design ermöglicht eine größere Belastbarkeit der Terrassendielen mit Kantennut, während gleichzeitig der Festhaltebereich maximiert wird
  • Mantel aus Polyethylen widersteht schädlichen UV-Strahlen
  • Hohle Abstandshalterstege fungieren als Stoßdämpfer
  • 3 Farboptionen, die zum Terrassenbaumaterial passen
  • Dielen werden in einem Winkel von 45° auf den Querbalken geschraubt
  • Eingeschränkte Garantie
  • In den USA hergestellte und patentierte Produkte der Spitzenklasse
  Händlerinformationsportal   Holzarten-Tabelle

Ipe-Oberfläche frei von Befestigern mit dem DeckWise®-Clip gebaut
DeckWise® verdeckte Terrassendielenbefestiger erzeugen glatte wunderschöne Oberflächen
Luxuriöse Hartholz-Terrassen mit den Deckwise-Befestigern gebaut

Holzdielen verbleiben in Position

Präziser Dielenabstand und Position

Abstandsdiagramm für den DeckWise® verdeckten Hartholz-Befestigerclip

1. Richtung des Ausdehnens der Diele

2. Richtung des Zusammenziehens der Diele

3. Oberseite der Terrassendielen

4. Verschraubte Seite der Diele

Was unseren in den USA patentierten seitlich montierten verdeckten Befestigerclip so einzigartig macht, ist, dass nur eine Seite der Diele am darunterliegenden Unterzugbalken gesichert wird. Die gegenüberliegende Seite der Diele kann sich nun naturgemäß mit dem Ausdehnen und Zusammenziehen bewegen. Diese einfache Befestigungsmethode garantiert gleichmäßige Abstände zwischen den Dielen im Verlauf der Zeit sowie durchgehende Terrassendielen.

Die Härte der ExtremeKD®-Clips ermöglicht das Ausdehnen der Dielen

Polyethylen-Material garantiert langfristige Leistungsfähigkeit

DeckWise® verdeckte Hartholz-Befestiger mit Edelstahleinsatz

1. Gehärteter verstärkender Edelstahleinsatz

  • Garantiert eine exakte Schraubenpositionierung und vermeidet ein Überdrehen
  • Mit schwarzer Oxidschicht für langanhaltenden Korrosionsschutz lackiert
  • Hochqualitativer gehärteter verstärkender Edelstahleinsatz

2. Polyethylen-Kunststoffharz in quadratischer Form

  • Die in den USA patentierte Form des Befestigers ermöglicht einen größeren Kontakt mit den Holznuten
  • Die Abstandhalter kehren nach dem Ausdehnen des Holzes in ihre ursprüngliche Form zurück
  • Der Mantel besteht aus spritzgegossenem Polyethylenharz für Belastbarkeit

Für Hartholz-Terrassen entwickelt, hilft die Farbe des Kunststoffharzes unsere verdeckten Terrassendielenbefestiger zusätzlich zu verdecken und zwischen den Lücken der Holzdielen für eine verdeckte Befestigungsmethode unsichtbar zu machen. Auch für thermisch modifizierte Hölzer perfekt!

Unser starker Edelstahleinsatz hält die Dielen fest an den Unterzugbalken (bis zu 3-mal größere Haltekraft als jeder andere Nutenbefestiger) und sorgt dafür, dass die Schrauben durch das Ausdehnen des importierten Holzes nicht durch die Befestiger gezogen werden.


Integrierter Abstandhaltersteg

Automatischer Abstand von 6,4 mm zwischen den Holzdielen

DeckWise® ExtremeKD™ Hartholz-Clip grau – Rückansicht

1. Der hohle Steg des ExtremeKD®-Clips absorbiert die Bewegung der Holzdielen und kehrt in seine ursprüngliche Form zurück.

2. Der Abstandhalter von 6,4 mm garantiert einen korrekten Abstand zwischen den Dielen. (Auf der Baustelle muss vor der Montage ein besonderes Augenmerk auf die Akklimatisierung der Dielen, die verwendete spezielle Holzart, die Dielenbreite und die klimatischen Bedingungen gerichtet werden.)

3. Das in den USA patentierte Design garantiert eine größere Belastbarkeit des Befestigers während der Montage.

4. Mit exotischen Harthölzern, thermisch modifizierten Hölzern und Verbundstoffen verwendet.

DeckWise® ExtremeKD™ Klappbeine

Hohler Steg fungiert als Stoßdämpfer

Identischer Dielenabstand

Hochqualitativer Polyethylen-Kunststoff

Abmessungen des Befestigers

Maße des DeckWise® ExtremeKD™ Hartholz-Clips

Aufbau des Hartholz-Clips

Material Edelstahleinsatz Verfügbare Farbe
Polyethylen 22,4 x 22,4 x ,9mm 22,4 x 22,4 x ,9mm DeckWise® Hartholz-Clips

Kompatibilität der Holzarten

Luftgetrocknetes Holz Technisch getrocknetes Holz Verbundstoffe

Ressourcen für Architekten und Bauherren

CSI Divisions & Specs

Ermöglicht das Ausdehnen entlang der Breite des technisch getrockneten Hartholzes

Das Verschrauben der Befestigerclips mit unseren schwarzen Standard-Zierkopfschrauben geht schnell und einfach. Die Schraubenköpfe sind im Clip-Einsatz für einen sauberen, verdeckten Abschluss versteckt. Oder verwenden Sie unsere DeckWise® (wärmebehandelten Edelstahl)-Schrauben, die eine speziell entwickelte vierseitige Nadelspitze und ein gezahntes Gewinde aufweisen. Die Einkerbung minimiert das Splittern der Dielen, selbst beim Schrauben nahe der Kante. Vorbohrungen werden empfohlen

Schaubild für das Zusammenziehen von DeckWise® ExtremeKD™

Verschrauben der Terrassendielen mit den Querbalken

Die Terrassendielenbefestiger werden in einem Winkel von 45° durch die Seitennut der Holzdiele in den Balken geschraubt.

Die Fähigkeit, Edelstahlschrauben in einem Winkel von 45° durch die Holzdiele zu montieren, erhöht die Haltekraft in hohem Maße. Studien haben bewiesen, dass Schrauben eine größere Haltekraft haben, wenn sie in einem Winkel verlaufen, wodurch das Gewinde eine größere Griffigkeit erhält. Diese spezielle Methode behält außerdem einen gleichmäßigen Dielenabstand bei und ermöglicht den Dielen, sich mit den Wetterbedingungen auszudehnen und zusammenzuziehen.

  • Verspricht eine starke durchgehende Oberfläche frei von Schraubenköpfen
  • Garantiert die perfekte Ausrichtung der Abstände der Holzdielen
  • Einfach die ExtremeKD®-Befestiger von oben und nicht von unten montieren
  • Ermöglicht den Dielen das natürliche Ausdehnen und Zusammenziehen auf nur einer Seite
  • Edelstahlschrauben befestigen die Dielen für eine langlebige Terrasse
  • Selbstbohrende Schrauben machen die Montage schnell und effizient

Ermöglicht das Zusammenziehen/Ausdehnen entlang der Breite der Verbundstoffe

Das Verschrauben der Terrassenschrauben in einem Winkel von 90° (durch den Terrassen-Clip) bei PVC- und Verbundstoffdielen ermöglicht deren naturgemäße Bewegung entlang ihrer Länge. Es muss nicht durch die Diele selber geschraubt werden. Die Dielenabstände bleiben präzise und die Befestiger werden zwischen den Dielen verdeckt.

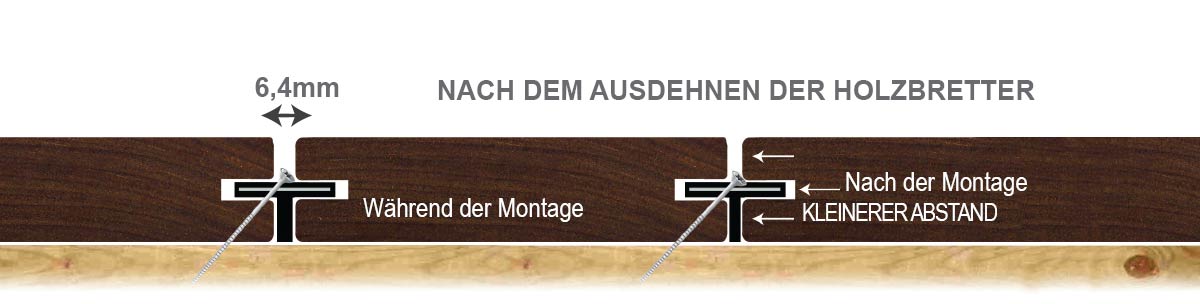

Schaubild für das Ausdehnen von DeckWise® ExtremeKD™
DeckWise® ExtremeKD™ Verbundstoffdiagramm

DeckWise® ExtremeKD® Einbauspezifikationen

Spezifikationen des DeckWise® ExtremeKD™-Befestigers

Kompatibilität der Dielen

Dielendicke Dielenlänge
*A = Messwert der Dielendicke **B = Messwert der Dielenlänge

Abmessungen der Nut

Dicke des Schnitts Schnitthöhe Schnitttiefe
C = 4mm ***D = (A-4mm)/2 E = 13mm

Abstand der Dielen

Während der Montage
****F = 6,4 mm

* Bei der Verwendung von 38,1 mm oder dickeren Materialien können längere Schrauben als die mit diesem Bausatz mit verdeckten Terrassen-Clips normalerweise mitgelieferten Schrauben erforderlich sein.

** Bei Terrassendielen von 20,32 cm oder breiter muss die (A)-Abmessung mindestens 38,1 mm betragen. Die Verwendung einer derartig breiten Terrassendiele für Terrassen wird unabhängig von der Befestigung des Materials ziemlich sicher zu Schüsselung führen, wenn kein dickeres Material verwendet wird.

*** Diese Formel erzeugt ein symmetrisches Kantennutenprofil, mit dem Sie die Terrassendiele umdrehen und/oder drehen können, um die ideale Seite nach oben zu montieren.

**** Die verdeckten Clips erzeugen sofort ordentliche Abstände, wenn die Dielen während der Montage nah aneinander gedrückt werden.


Diele mit Kantennut

Symmetrische/umdrehbare Terrassendielen

Jede Seite der Holzdielen kann montiert werden

  • Symmetrische Seitennuten: Die Holzdielen verfügen über symmetrische Nuten, die mittig auf der Dielenkante liegen.
  • Zwei glatte Oberflächen: Die Holzdielen verfügen über symmetrische Nuten, die mittig auf der Dielenkante liegen.
Profil der Diele mit Kantennut

Egal welche Hartholzart Sie wählen, keine ist auf beiden Seiten fehlerlos. Die meisten Befestigungssysteme verfügen über ein einseitiges Befestigungsprofil, das ein Drehen der Terrassendiele für eine perfekte glatte Oberfläche nicht zulässt. Das gilt nicht für unsere ExtremeKD® verdeckten Terrassendielen-Befestigerclips, da wir eine Kantennut ermöglichen, die auf beiden Seiten symmetrisch ist.

Gibt es vielleicht einen Mangel auf einem Teil der Holzdiele? Drehen Sie die Diele einfach um und montieren Sie diese mit der besser aussehenden Seite nach oben. Da unser System beide Seiten der Diele einsetzt, wird die Montagezeit erhöht und es gehen keine Gewinne durch nicht montierbare Dielen verloren.

Bitten Sie Ihren Holzhändler, Ihre Dielen mit einer Nut zu versehen, oder verwenden Sie auf der Baustelle einen Nuthobel, um die Nuten für die Befestiger zu schneiden.


Ersetzen der Terrassendielen

Gehen Sie diese Schritte zum Ersetzen der Holzdielen durch

Die DeckWise® ExtremeKD® verdeckten Terrassen-Clips bieten den zusätzlichen Vorteil des mühelosen und einfachen Ersetzens von Dielen. Sie müssen Ihre Terrasse nicht auseinandernehmen, nur um eine beschädigte Holzdiele zu entfernen. Folgen Sie einfach nur diesen Link, um sich die Schritte anzusehen, die in unserer Anleitung zum Ersetzen von Dielen benötigt werden.

  Anleitung zum Ersetzen von Dielen

Verfügbare Clip- Bausatzoptionen

DeckWise® ExtremeKD®-Bausätze mit verdeckten Befestigerclips (185 Stück) können mit alternativen Kombinationen unserer wärmebehandelten Terrassenschrauben oder Zierkopfschrauben gemischt werden. Bausätze mit verdeckten Clips können außerdem aus 3 farbigen Hartholz-Clips sowie sortierten große Abstandhaltern für bestimmte Terrassenbauten bestehen.

Karton mit DeckWise® Hartholz-Clips

Vollständiger Bausatz

  • (185) ExtremeKD® Verdeckte Dielenbefestiger
  • (200) 4 x 50 mm Schwarze Edelstahlschrauben
  • (12) 9,6 mm Konische Ipe-Holzstopfen
  • (1) 3,2 mm Hochgeschwindigkeits-Bohreraufsatz
  • (1) T15 Torx-Spitze
  • (3) Dielen-Abstandhalter
  • (1) Anleitung

Karton mit DeckWise® Hartholz-Clips

Reichweite des 7,5 l PRO-Eimers

  • (555) ExtremeKD® Verdeckte Dielenbefestiger
  • (600) 4 x 50 mm Schwarze Edelstahlschrauben
  • (3) 3,2 mm Hochgeschwindigkeits-Bohreraufsatz
  • (3) T15 Torx-Spitze
  • (6) Dielen-Abstandhalter
  • (1) Anleitung

DeckWise® ExtremeKD™ Hartholz-Clip
ExtremeKD®
Terrassendielenschraube aus Edelstahl
Edelstahlschrauben
DeckWise® Abstandshalter für Terrassendielen
Abstandhalter
T15 Bohrerspitze
T15 Torx-Spitze
Hochgeschwindigkeits-Bohrer
3,2 mm Bohreraufsatz
DeckWise® Hartholz-Stopfen
9,5 mm Stopfen
deckwise warranty

Eingeschränkte Garantie für DeckWise® verdeckte Terrassen-Clips

Für einen DeckWise®-Produktanspruch muss hier das Garantieregistrierungsformular ausgefüllt werden:
www.deckwise.eu/de/produktgarantie

Eingeschränkte Garantie
