Système de fixations invisibles pour terrasse DeckWise® ExtremeKD®
Système de fixations invisibles pour terrasse en bois dur (6,4 mm)
Adapté au bois séché au four ou thermo-traité, ainsi qu’aux matériaux composites
Product Features:
- Les cales d'écartement intégrées garantissent un espace entre les lames parfaitement uniforme (6,4 mm)
- Enveloppe en polyéthylène et insert en acier inoxydable à recouvert d’un oxyde noir haute résistance
- Adapté aux bois durs séchés au four, aux bois thermo-traité, aux bois composites, au PVC
- Permet la dilatation des lames de bois dans la largeur pour les bois séchés au four
- Le revêtement en oxyde noir de l’insert le protège contre la corrosion
- Permet les variations de dans la longueur du PVC et des bois composites
- Conçu pour maximiser la surface de contact entre le clip et la lame rainurée pour plus de solidité
- Enveloppe en polyéthylène résistant aux rayons UV nocifs
- Les cales d’écartement creuses intégrées, agissement comme amortisseur au contact du bois
- Notre système de fixation est disponible en trois coloris : noir charbon, marron bois, gris anthracite
- Vissage à un angle de 45° dans la lame de bois et la lambourde.
- Garantie limitée
- Fabriqué et breveté aux Etats-Unis, notre système de fixation invisible est à la pointe de la technologie
Les lames de bois restent en place
Espacement et positionnement parfaits des lames
1. Sens de dilatation de la lame
2. Sens de contraction de la lame
3. Dessus des lames de terrasse
4. Lames vissées sur un seul côté
Nos systèmes de fixations invisibles à montage latéral, brevetés aux États-Unis, sont uniques : un seul côté de la lame est fixé à la lambourde en dessous, afin de permettre à l’autre côté de se contracter ou de se dilater naturellement. Cette technique de fixation simple garantit un espacement durable et uniforme à long terme, même lorsque les lames sont installées bout à bout.
ExtremeKD® : une solidité maximale qui permet la dilatation de la lame
Le polyéthylène, garantie des performances à long terme
1. Insert de renfort en acier inoxydable durci
- Positionnement précis des vis et pas de survis
- Revêtement en oxyde noir pour une protection anticorrosion longue durée
- Insert de renfort en acier inoxydable durci haute qualité
2. Résine de polyéthylène de forme carrée
- Brevetée aux États-Unis, la forme carrée maximise la surface de contact avec la lame
- La cale d’écartement reprend sa forme initiale après dilatation du bois
- Résine de polyéthylène moulée par injection pour plus de solidité
Conçues spécifiquement pour les terrasses en bois durs, les fixations invisibles de DeckWise sont disponibles en trois couleurs selon votre choix Notre système est aussi adapté aux lames thermo-traités !
L’insert en acier inoxydable maintient fermement les lames sur les lambourdes (résistance à l’arrachement jusqu'à trois fois supérieure à celle des autres systèmes de fixations sur encoches) et empêche les vis de ressortir sous l’effet de la dilatation des lames.

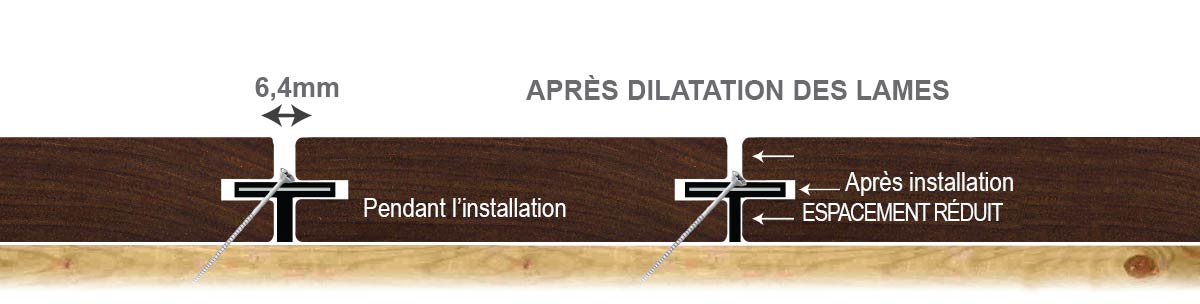

Cale d'écartement intégrée
Espacement automatique de 6,4 mm entre les lames
1. Les cales d'écartement creuses du système de fixation ExtremeKD® absorbent les mouvements des lames, puis reprennent leur forme initiale.
2. La cale d'écartement garantit un espacement de 6,4 mm parfaitement homogène entre les lames (les lames doivent être acclimatées au chantier avant l’installation : la durée d’acclimatation dépend de l’essence de bois utilisée, de la largeur des lames et des conditions climatiques).
3. Brevetée aux États-Unis, la conception du système de fixation maximise sa résistance lors de l’installation
4. Produit adapté aux bois durs exotiques, aux bois thermo-traités et aux matériaux composites.
Les cales d’écartement creuses intégrées, agissement comme amortisseur au contact du bois
Espacement uniforme entre les lames
Polyéthylène haute qualité
Dimensions du système de fixation
Caractéristiques techniques du système de fixation pour bois dur
| Matériau | Insert en acier inoxydable | Couleurs disponibles |
|---|---|---|
| Polyéthylène | 22,4 x 22,4 x ,9mm |  |
Compatibilité
| Bois séchés à l’air | Bois séchés au four | Bois Composites |
|---|---|---|
Fichiers pour architectes et constructeurs
CSI Divisions & SpecsPermet la contraction des lames dans la largeur pour les bois séchés à l’air
Les fixations s’installent facilement et rapidement à l’aide de nos vis à tête réduite noires standard. Les têtes de vis sont parfaitement dissimulées dans l’insert, pour une finition propre et invisible. Vous pouvez également utiliser les vis en acier inoxydable autoforeuse DeckWise®, dotées d’une pointe à quatre faces spécialement conçue et d’un filetage serré qui réduit les risques d’éclatement et de fissure du bois, même en cas de vissage près du bord de la lame. Un pré-perçage est recommandé.
Les lames de terrasse sont vissées sur les lambourdes
Le vissage des vis en acier inoxydable à 45° à travers la lame en bois dur accroît nettement la résistance à l’arrachement. Les études ont en effet démontré que les vis présentent une résistance à l’arrachement supérieure lorsqu’elles sont vissées selon un angle, car cela permet au filetage de mieux pénétrer les fibres du bois. Par ailleurs, cette méthode d’installation permet d’uniformiser l’espacement entre les lames et les laisse libres de se dilater et de se contracter au fil des saisons.
- La surface est plus solide et totalement dépourvue de vis apparentes
- Les lames sont parfaitement alignées et espacées
- Les systèmes de fixations ExtremeKD® s’installent facilement depuis le dessus
- Un côté de la lame est laissé libre de se contracter et de se dilater naturellement
- Les vis de fixation en acier inoxydable maintiennent solidement les lames : la durée de vie de la terrasse est prolongée
- L’utilisation de vis autoforeuse accélère et simplifie l’installation de la terrasse
Permet la dilatation/la contraction dans la longueur du PVC et des matériaux composites
Si vous utilisez des lames en PVC ou en matériau composite, nous vous conseillons de visser directement à 90° à travers notre système de fixation pour leur permettre de se dilater et de se contracter naturellement en longueur. Il n’est absolument pas nécessaire de visser la lame composite elle-même. L'espacement entre les lames reste parfaitement précis et les fixations demeurent invisibles.
Spécifications d’installation de l’ExtremeKD® de DeckWise®
Compatibilité
| Épaisseur de la lame | Largeur de la lame |
|---|---|
| *A épaisseur de la lame | **B = largeur de la lame |
Dimensions de la rainure
| Épaisseur de découpe | Hauteur de découpe | Profondeur de découpe |
|---|---|---|
| C = 4mm | ***D = (A-4mm)/2 | E = 13mm |
Écartement des lames
| Pendant l’installation |
|---|
| ****F = 6,4mm |
* Si vous utilisez un matériau dont l’épaisseur est supérieure à 38,1 mm, l’utilisation de vis plus longues que celles normalement incluses dans ce kit de fixations invisibles peut s’avérer nécessaire.
** Si la largeur de la lame est supérieure à 20,32 cm, la dimension (A) doit être au minimum de 38,1 mm. À défaut d'une épaisseur suffisante, les lames de grande largeur utilisées pour la construction d’une terrasse risquent de se voiler, quelle que soit la méthode de fixation adoptée.
*** Cette formule permet de centrer parfaitement la rainure et, par conséquent, de pouvoir inverser et/ou retourner la lame afin de positionner le côté le plus esthétique vers le haut.
**** Le système de fixation invisible permet d’obtenir automatiquement l’espacement idéal lors de la pose des lames.
Lames symétriques/réversibles
Installez vos lames sous leur meilleur profil
- Rainures latérales symétriques : les lames sont dotées de rainures latérales symétriques et parfaitement centrées.
- Deux surfaces lisses : les lames de bois étant dotées de rainures symétriques, elles peuvent être retournées afin d’utiliser le côté le plus esthétique.
Quelle que soit l'essence de bois dur utilisée, les lames ne sont pas toujours parfaitement esthétiques des deux côtés. La plupart des systèmes de fixations pour terrasses utilisent un système de montage latéral qui ne permet pas de retourner les lames pour employer leur plus belle face, contrairement à nos systèmes de fixations invisibles pour terrasses ExtremeKD®, dotés de rainures latérales symétriques de chaque côté.
Une lame peut par exemple présenter un léger défaut... Il vous suffit alors de la retourner pour installer la face la plus esthétique vers le haut. Puisque n’importe quel côté de la lame peut être utilisé, les délais d’installation sont réduits et aucune lame ne doit être mise au rebut.
Demandez à votre revendeur de bois de pré-rainurer vos lames de terrasse ou utilisez une défonceuse pour le faire vous-même..
Remplacement de lames
Cette procédure permet de remplacer les lames de terrasse
Les systèmes de fixations invisibles pour terrasse DeckWise® ExtremeKD® permettent, entre autres avantages, de remplacer les lames de terrasse facilement et rapidement. Pas besoin de démonter toute votre terrasse pour remplacer une seule lame endommagée ! Cliquez sur le lien ci-dessous pour découvrir notre guide de remplacement de lames.
Guide de remplacement de lamesOptions disponibles pour le kit de fixations pour terrasse
Vous pouvez optez dans nos kits pour différents types de vis (A2, A4, autoforeuse, auto taraudeuses…) et des cales d’écartement de différentes tailles. De même nos systèmes de fixations sont proposés en trois couleurs : Noir charbon, marron bois, gris anthracite.
Contenu du Kit 185
- (185) Fixations invisibles ExtremeKD®
- (200) Vis noires étoilées T15 en inox A2 4 x 50 mm
- (12) Bouchons en Ipé de 9,6 mm
- (1) Foret haute vitesse de 3,2 mm
- (1) Embouts pour vis étoilés T15
- (3) Cales d’écartement
- (1) Mode d’emploi
Contenu du Kit Pro 555
- (555) Fixations invisibles ExtremeKD®
- (600) Vis noires étoilées T15 en inox A2 4 x 50 mm
- (3) Foret haute vitesse 3,2 mm
- (3) Embouts pour vis étoilés T15
- (6) Cales d’écartement >
- (1) Mode d’emploi
ExtremeKD®
Vis en acier inoxydable
Cales d’écartement
Embout de vissage étoile T15
Foret 3,2 mm
Bouchons bois 9,5 mm
Garantie limitée du système de fixation invisible pour terrasse DeckWise®
Pour toute réclamation relative à un produit DeckWise®, merci de compléter le formulaire d’enregistrement de la garantie ci-dessous :
www.deckwise.eu/garantie-produit
