Système de fixation invisible pour terrasse Extreme® de DeckWise®

Système de fixation invisible pour bois dur (2,4 mm)

Pour bois séché à l’air, bois thermo-traité et bois composites

Système de fixation pour terrasses Extreme™ noir - avant
Système de fixation pour terrasses Extreme™ noir - arrière
Nos vis à tête réduite noires ou nos vis autoforeuses en acier inoxydable peuvent être incluses dans nos kits de systèmes de fixations pour terrasses DeckWise® (185 unités).
La série EXTREME® Ipe Clip®-Numéro de brevet des États-Unis 8,464,488 et 8,806,829. La première STANDARD Ipe Clip® “ronde”-Numéro de brevet U.S. D470,039.

Caractéristiques du produit :

  • Les cales d'écartement intégrées garantissent un espace entre les lames parfaitement régulier de 2,4mm.
  • Résine de polypropylène durcie moulée par injection
  • Insert en acier inoxydable intégré pour plus de résistance
  • Le revêtement en oxyde noir de l’insert le protège contre la corrosion
  • Afin de maximiser la résistance des vis à l’arrachement, celles-ci sont installées à un angle de 45°
  • Adapté aux bois durs séchés à l’air, aux composites et aux bois thermo-traités
  • Permet la contraction des lames dans la largeur pour les bois séchés à l’air
  • Permet des variations dans la longueur du PVC et des bois composites
  • Conçu pour maximiser la surface de contact entre le clip et la lame rainurée pour plus de solidité
  • Enveloppe en polypropylène résistant aux dégâts causés par les rayons UV du soleil
  • Notre système de fixation est disponible en trois coloris : noir charbon, marron bois, gris anthracite
  • Garantie limitée
  • Fabriqué et breveté aux Etats-Unis, notre système de fixation invisible est à la pointe de la technologie
  Portail de ressources revendeurs   Tableau des essences de bois

Surface lisse grâce au système de fixation DeckWise®
Écartement uniforme grâce au système de fixation invisible pour terrasse DeckWise®
Une surface lisse et luxueuse en bois dur avec le système de fixation invisible DeckWise®

Les lames de la terrasse restent en place

Un espacement de 2,4 mm parfaitement régulier

Schéma d’espacement du système de fixation invisible pour terrasses DeckWise®

1. Sens de dilatation de la lame

2. Sens de contraction de la lame

3. Dessus des lames de terrasse

4. Lames vissées sur un seul côté

Notre méthode d'installation, qui consiste à insérer les systèmes de fixations invisibles Extreme® dans la rainure des lames, est unique : en effet, un seul côté de la lame est fixé à la lambourde en dessous, permettant au côté opposé de se dilater et de se contracter naturellement en largeur. L’espacement entre les lames est ainsi parfaitement maîtrisé.

Extreme® : une solidité maximale qui permet la dilatation des lames dans la largeur

La résine de polypropylène garantit des performances à long terme

Insert en acier inoxydable DeckWise® intégré au système de fixation invisible pour terrasses

1. Insert de renfort en acier inoxydable trempé

  • Positionnement précis des vis et pas de survissage
  • Revêtement en oxyde noir pour une meilleure protection anticorrosion
  • Insert de renfort en acier inoxydable durci intégré à la fixation

2. Résine de polypropylène de forme carrée

  • La forme carrée maximise la surface de contact avec la lame
  • Résine de polypropylène moulée par injection pour plus de solidité
  • La cale d’écartement reprend sa forme initiale après dilatation de la lame

Conçues spécifiquement pour les terrasses en bois durs, les fixations invisibles de DeckWise sont disponibles en trois couleurs selon votre choix. Notre système est aussi adapté aux lames thermo-traités.

L’insert en acier inoxydable maintient fermement les lames sur les lambourdes et empêche les vis de ressortir sous l’effet des mouvements naturels du bois dur. Le système de fixation Extreme® multiplie par trois la résistance à l’arrachement par rapport aux systèmes de fixation similaires dépourvus d’insert en acier inoxydable


Cale d’écartement intégrée

Espacement garanti de 2,4 mm entre les lames

Système de fixation pour terrasses Extreme™ noir - arrière

1. La cale d'écartement de la fixation Extreme® ne réagit pas négativement aux traitements du bois.

2. La cale d'écartement de 2,4 mm garantit un espacement régulier entre les lames.

3. La cale d’écartement absorbe la contraction et la dilatation de la lame, mais reprend ensuite sa forme initiale.

4. La cale d’écartement se comprime lorsque le bois se dilate, sans endommager la bordure de la lame.

Cales d’écartement DeckWise® Extreme™

Espacement homogène garanti entre les lames

Polypropylène haute qualité

Les cales d'écartement absorbent la compression et gardent leur forme

Dimensions du système de fixation

Dimensions du système de fixation Extreme™

Caractéristiques techniques du système de fixation invisible

Matériau Insert en acier inoxydable Couleurs disponibles
Polypropylène 22,4 x 22,4 x 0,9 mm Systèmes de fixations invisibles pour terrasses pour bois dur DeckWise®

Compatibilité

Bois séchés à l’air Bois séchés au four Bois Composites

Fichiers pour architectes et constructeurs

CSI Divisions & Specs

Permet la contraction des lames dans la largeur pour les bois séchés à l’air

Notre méthode d'installation prévoit de visser les vis à 45° à travers le clip et la lame, qui est ainsi solidement fixée à la lambourde tout en restant libre de se dilater et de se contracter naturellement sur un côté. Il est recommandé de pré-percer les trous de vissage afin d’éviter de fendre ou de fissurer les lames.

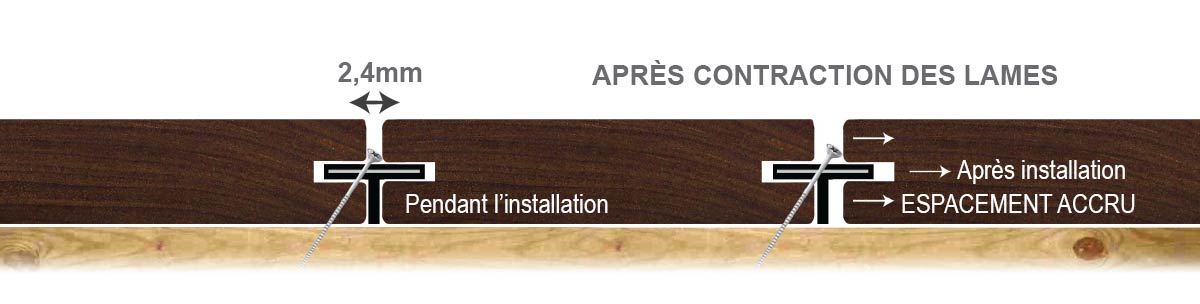

Schéma de contraction DeckWise® Extreme™

Les vis traversent les lames jusqu’aux lambourdes

Les vis utilisées pour installer les systèmes de fixations invisibles pour terrasses traversent la lame en fond de rainure pour ensuite se loger dans la lambourde, à un angle de 45°.

Le vissage à 45° à travers la lame en bois dur accroît nettement la résistance à l’arrachement, comme l’ont démontré les études, car le filetage pénètre mieux dans la fibre du bois.

  • La terrasse est plus solide et totalement dépourvue de vis apparentes
  • La petite taille des têtes de vis est prévue pour s’intégrer parfaitement à l’insert en acier inoxydable
  • Les systèmes de fixations Extreme® s’installent facilement depuis le dessus
  • Les vis installées à 45° maintiennent fermement les lames tout en les laissant se dilater et se contracter naturellement
  • Vis en acier inoxydable A2 résistantes à la corrosion
  • L’utilisation de vis autoforeuse accélère et simplifie l’installation de la terrasse

Permet la dilatation/la contraction dans la longueur du PVC et des matériaux composites

Si vous utilisez des lames en PVC ou en matériau composite, nous vous conseillons de visser directement à 90° à travers notre système de fixation. Il n’est absolument pas nécessaire de visser la lame composite elle-même. Le matériau composite se dilate et se contracte en longueur uniquement, jamais en largeur. L’espacement entre les lames reste donc parfaitement homogène et les fixations demeurent invisibles.

Schéma de dilatation DeckWise® Extreme™
Schéma composite DeckWise® Extreme™

Guide d’installation des systèmes de fixations Extreme® de DeckWise®

Spécifications du système de fixation DeckWise® Extreme™

Compatibilité

Épaisseur de la lame Largeur de la lame
*A épaisseur de la lame **B = largeur de la lame

Dimensions de la rainure

Épaisseur de découpe Hauteur de découpe Profondeur de découpe
C = 4mm ***D = (A-4mm)/2 E = 13mm

Écartement des lames

Pendant l’installation
****F = 2,4mm

* Si vous utilisez un matériau dont l’épaisseur est supérieure à 38,1 mm, l’utilisation de vis plus longues que celles normalement incluses dans ce kit de fixations invisibles peut s’avérer nécessaire.

** Si la largeur de la lame est supérieure à 20,32 cm, la dimension (A) doit être au minimum de 38,1 mm. À défaut d'une épaisseur suffisante, les lames de grande largeur utilisées pour la construction d’une terrasse risquent de se voiler, quelle que soit la méthode de fixation adoptée.

*** Cette formule permet de centrer parfaitement la rainure et, par conséquent, de pouvoir inverser et/ou retourner la lame afin de positionner le côté le plus esthétique vers le haut.

**** Le système de fixation invisible permet d’obtenir automatiquement l’espacement idéal lors de la pose des lames.


Lame à rainures latérales

Lames symétriques/réversibles

Installez vos lames sous leur meilleur profil

  • Rainures latérales symétriques : les lames sont dotées de rainures latérales symétriques et parfaitement centrées.
  • Deux surfaces lisses : les lames de bois étant dotées de rainures symétriques, elles peuvent être retournées afin d’utiliser le côté le plus esthétique.
Profil de lame à rainures latérales

Quelle que soit l'essence de bois dur ou thermo-traité utilisée, les lames ne sont pas toujours parfaitement esthétiques des deux côtés. De nombreuses méthodes de fixation utilisent un système de montage latéral qui ne permet pas de retourner les lames pour employer leur plus belle face, contrairement à notre système de fixations invisibles Extreme®.

Si l’installateur rencontre un défaut sur une lame, il lui suffit de la retourner afin d’utiliser la face la plus esthétique. Puisque n’importe quel côté de la lame peut être utilisé, les délais d’installation sont réduits et aucune lame ne doit être mise au rebut.

Demandez à votre revendeur de bois de pré-rainurer vos lames de terrasse ou utilisez une défonceuse pour le faire vous-même.


Remplacement des lames

Cette procédure permet de remplacer les lames de terrasse endommagées

Les systèmes de fixations invisibles pour terrasses DeckWise® Extreme4® permettent, entre autres avantages, de remplacer les lames de terrasse facilement et sans le moindre effort. Nul besoin de démonter toute votre terrasse pour remplacer une seule lame endommagée ! Cliquez sur le lien ci-dessous pour découvrir notre guide de remplacement des lames.

  Guide de remplacement des lames

Options disponibles pour le kit de fixations pour terrasse

Vous pouvez optez dans nos kits pour différents types de vis (A2, A4, autoforeuse, auto taraudeuses) et des cales d’écartement de différentes tailles. De même nos systèmes de fixations vous sont proposés en trois couleurs : Noir charbon, marron bois, gris anthracite.

Boîte de systèmes de fixation pour terrasses DeckWise®

Contenu du Kit 185

  • (185) Fixations invisibles Extreme®
  • (200) Vis noires étoilées T15 en inox A2 4 x 50 mm
  • (12) Bouchons en Ipé de 9,6 mm
  • (1) Foret haute vitesse de 3,2 mm
  • (1) Embouts pour vis étoilés T15
  • (1) Mode d’emploi

Boîte de systèmes de fixation pour terrasses DeckWise®

Contenu du Kit Pro 7,5L

  • (555) Fixations invisibles Extreme®
  • (600) Vis noires étoilées T15 en inox A2 4 x 50 mm
  • (3) Foret haute vitesse 3,2 mm
  • (3) Embouts pour vis étoilés T15
  • (1) Mode d’emploi

Système de fixation DeckWise® Extreme™
Extreme®
Vis pour terrasse en acier inoxydable
Vis en acier inoxydable
Embout de vissage
Embout de vissage étoile T15
Foret haute vitesse
Foret 3,2 mm
Bouchon bois dur DeckWise®
Bouchons bois 9,5 mm
deckwise warranty

Garantie limitée du système de fixation invisible pour terrasse DeckWise®

Pour toute réclamation relative à un produit DeckWise®, merci de compléter le formulaire d’enregistrement de la garantie ci-dessous :
www.deckwise.eu/garantie-produit

Garantie limitée
