Nos vis à tête réduite (tête noire uniquement) ou nos vis autoforeuses/traitées thermiquement peuvent être incluses dans nos kits de systèmes
de fixations pour bois dur DeckWise® (185 unités).
La série EXTREME® Ipe Clip®-Numéro de brevet des États-Unis 8,464,488 et 8,806,829.
La première STANDARD Ipe Clip® “ronde”-Numéro de brevet U.S. D470,039.
La série EXTREMEKD®et EXTREME4® Numéro de brevet U.S. 7,874,113 et 8,161,702
Caractéristiques du produit :
- Les cales d'écartement intégrées garantissent un espace entre les lames parfaitement régulier (4 mm)
- Fabriquée en résine de polyéthylène résistant aux UV
- L’insert en acier inoxydable est protégé par un revêtement en oxyde noir qui maximise sa résistance à la corrosion
- Vissage à 45° via le clip dans la lame de bois rainurée et la lambourde pour une installation stable et permanente
- Conçu pour maximiser la surface de contact entre le clip et la lame rainurée pour plus de solidité
- Adapté aux bois durs séchés à l’air ou au four (KD), aux composites ou aux bois thermo-modifiés
- Permet la contraction des lames dans la largeur pour les bois séchés à l’air
- Permet la dilatation des lames de bois dans la largeur pour les bois séchés au four
- Permet les variations dans la longueur du PVC et des bois composites
- Notre système de fixation est disponible en trois couleurs : noir, marron, gris
- Garantie limitée
- Fabriqué selon un processus de pointe et breveté aux États-Unis
Portail de ressources revendeurs
Tableau des essences de bois
Les lames de bois restent en place
Précision maximale du positionnement et de l’écartement des lames
1. Sens de dilatation de la lame
2. Sens de contraction de la lame
3. Dessus des lames de terrasse
4. Lames vissées sur un seul côté
Inventés et brevetés aux États-Unis au début des années
2000, nos systèmes de fixations invisibles à montage latéral EXTREME4® fonctionnent parfaitement pour une raison très simple : un seul côté de la lame de
terrasse est fixé à la lambourde en dessous, afin de permettre à l’autre côté de se contracter ou de se dilater naturellement. Notre méthode de fixation garantit un
espacement parfaitement régulier à long terme, même lorsque les lames sont installées bout à bout.
Extreme4® : une solidité maximale qui permet la dilatation des lames dans la largeur
Le polyéthylène garantit une performance exceptionnelle
1. Insert de renfort en acier inoxydable trempé
- Positionnement précis des vis et pas de survissage
- Revêtement en oxyde noir pour une résistance accrue à la corrosion
- Acier inoxydable haute qualité
2. Résine de polyéthylène de forme carrée
- La forme carrée maximise la surface de contact avec la lame
- Résine de polyéthylène moulée par injection pour plus de solidité
- La cale d’écartement intégrée reprend sa taille d’origine après compression
Conçues spécifiquement pour les terrasses en bois durs, les fixations invisibles de DeckWise sont disponibles en trois couleurs selon votre choix.
Notre système est aussi adapté aux lames thermo-traités.
L’insert en acier inoxydable durci améliore la tenue des lames de la terrasse sur les lambourdes. Grâce à une résistance à l’arrachement jusqu’à 3
fois supérieure à celle de systèmes de fixations invisibles concurrents, les vis de fixation n’ont aucune chance de ressortir sous l’effet de la dilatation et
de la contraction des lames.
Cale d’écartement intégrée
Espacement automatique de 4 mm entre les lames
1. La cale d’écartement en H de l’Extreme4® se comprime lorsque la lame se dilate, puis retrouve sa forme d’origine lorsqu’elle se contracte.
2. La cale d'écartement garantit un espacement de 4 mm parfaitement homogène entre les lames (les lames doivent être acclimatées au chantier avant
l’installation : la durée d’acclimatation dépend de l’essence de bois utilisée, de la largeur des lames et des conditions climatiques).
3. Breveté aux États-Unis, l’insert en acier inoxydable est conçu de manière à maximiser la résistance du système de fixation pendant l’installation.
4. Produit adapté à la plupart des bois durs, des bois modifiés thermiquement et des matériaux PVC/composites.
Les cales d'écartement comprimées retrouvent leur taille initiale
Un espacement parfaitement uniforme garanti entre les lames
Résine de polyéthylène moulée par injection autour de l’insert
Dimensions du système de fixation
Caractéristiques techniques du système de fixation pour bois dur
| Matériau |
Insert en acier inoxydable |
Couleurs disponibles |
| Polyéthylène |
22,4 x 22,4 x 0,9 mm |
 |
Compatibilité
| Bois séchés à l’air |
Bois séchés au four |
Bois Composites |
|
|
|
Fichiers pour architectes et constructeurs
CSI Divisions & Specs

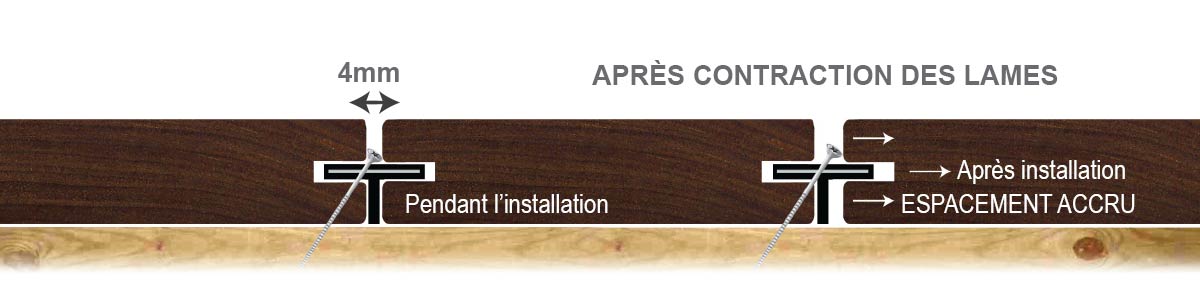

Permet la contraction des lames dans la largeur pour les bois séchés à l’air
Notre système d’installation prévoit de poser les vis à un angle de 45° afin de fixer solidement les lames aux lambourdes, tout en laissant
un côté de la lame libre de se dilater et de se contracter. Il est recommandé de pré-percer afin d’éviter de fendre ou de fissurer les lames.

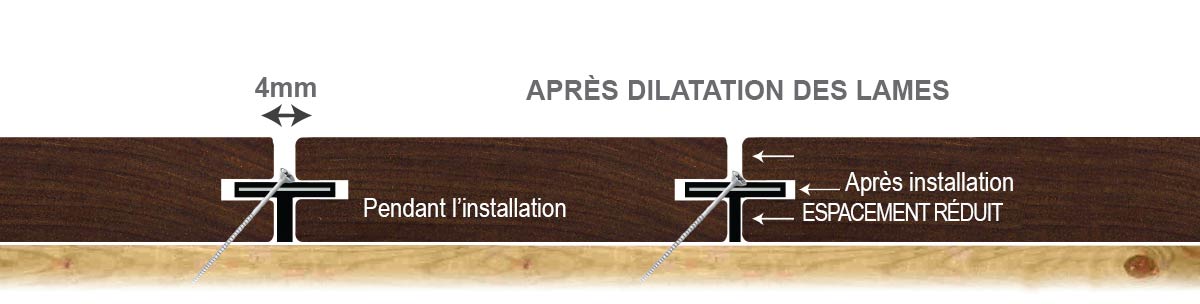

Permet la dilatation des lames de bois dans la largeur pour les bois séchés au four
Parfaitement adaptées aux bois durs, nos vis d’installation DeckWise® en acier inoxydable traité thermiquement sont dotées d’une pointe à 4 faces
spécialement conçue pour percer rapidement les lames. Leur filetage serré réduit les risques d'éclatement et de fissures du bois, même en cas d’installation en bordure de lame.
Vous pouvez également utiliser nos vis de finition noires pour terrasses, incluses dans chaque kit de systèmes de fixations invisibles. Enfin, nous avons élaboré
une méthode de vissage destinée à dissimuler les têtes de vis dans l’insert, pour un résultat plus esthétique et plus professionnel.
Les vis traversent les lames jusqu’aux lambourdes
Notre système de fixations invisibles pour terrasse s’installe à l’aide d’une vis qui perce à 45° la rainure latérale de la lame jusqu’à atteindre
la lambourde en dessous.
Cette méthode d’installation, qui impose de visser à 45° à travers le clip et la lame en bois dur, multiplie par trois la résistance à l’arrachement : les études
ont en effet démontré que d'une manière générale, les vis tiennent mieux lorsqu’elles sont vissées selon un angle, car cela permet au filetage de mieux pénétrer
dans le bois et de maximiser l’adhérence.
- La surface de la terrasse est plus solide et dépourvue de vis apparentes
- L’espacement entre les lames est parfaitement régulier
- Les clips de fixation Extreme4® s’installent aisément depuis le dessus
- Les lames sont libres de se dilater et de se contracter naturellement sur un côté
- Les vis de fixation en acier inoxydable maintiennent solidement les lames : la durée de vie de la terrasse est prolongée
- L’utilisation de vis autoforeuses accélère et simplifie l’installation de la terrasse
Autorise la dilatation/la contraction dans la longueur des lames composites
Si vous utilisez des lames en PVC ou en matériau composite, nous vous recommandons de visser directement à 90° à travers notre système de fixation invisible, afin de laisser
le matériau varier naturellement dans la longueur. Il n’est absolument pas nécessaire de visser dans la lame composite. Le PVC et les matériaux composites se dilatent et se
contractent dans la longueur uniquement, jamais dans la largeur. L’espacement entre les lames reste donc parfaitement homogène et les fixations demeurent invisibles.
Spécifications d’installation de l’Extreme4® de DeckWise®
Compatibilité
| Épaisseur de la lame |
Largeur de la lame |
| *A épaisseur de la lame |
**B = largeur de la lame |
Dimensions de la rainure
| Épaisseur de découpe |
Hauteur de découpe |
Profondeur de découpe |
| C = 4mm |
***D = (A-4mm)/2 |
E = 13mm |
Écartement des lames
| Pendant l’installation |
| ****F = 4mm |
* Si vous utilisez un matériau dont l’épaisseur est supérieure à 38,1 mm, l’utilisation de vis plus longues que celles normalement incluses dans ce kit de
fixations invisibles peut s’avérer nécessaire.
** Si la largeur de la lame est supérieure à 20,32 cm, la dimension (A) doit être au minimum de 38,1 mm. À défaut d'une épaisseur suffisante, les lames de grande
largeur utilisées pour la construction d’une terrasse risquent de se voiler, quelle que soit la méthode de fixation adoptée.
*** Cette formule permet de centrer parfaitement la rainure et, par conséquent, de pouvoir inverser et/ou retourner la lame afin de positionner le côté le plus esthétique vers le haut.
**** Le système de fixation invisible permet d’obtenir automatiquement l’espacement idéal lors de la pose des lames.
Lames symétriques/réversibles
Installez vos lames sous leur meilleur profil
- Rainures latérales symétriques : les lames sont dotées de rainures latérales symétriques et
parfaitement centrées.
- Deux surfaces lisses : les lames de bois étant dotées de rainures symétriques, elles peuvent
être retournées afin d’utiliser le côté le plus esthétique.
Quelle que soit l'essence de bois dur utilisée, les lames ne sont pas toujours parfaitement esthétiques des deux côtés. De nombreuses méthodes de fixation
utilisent un système de montage latéral qui ne permet pas de retourner les lames pour employer leur plus belle face, contrairement à nos systèmes de fixations
invisibles Extreme4®, qui font appel à un profil de fixation parfaitement symétrique des deux côtés.
Il arrive par exemple que les lames soient rayées ou légèrement endommagées... Il vous suffit alors de retourner la lame pour installer la face la plus
esthétique vers le haut. Puisque n’importe quel côté de la lame peut être utilisé, les délais d’installation sont réduits et aucune lame ne doit être mise au rebut.
Demandez à votre revendeur de bois de pré-rainurer vos lames de terrasse ou utilisez une défonceuse pour le faire vous-même.
Remplacement des lames
Cette procédure permet de remplacer les lames de terrasse endommagées
Les systèmes de fixations invisibles pour terrasses DeckWise® Extreme4® permettent, entre autres avantages, de remplacer les lames de
terrasse facilement et sans le moindre effort. Nul besoin de démonter toute votre terrasse pour remplacer une seule lame endommagée ! Cliquez sur le lien ci-dessous pour
découvrir notre guide de remplacement des lames.
Guide de remplacement des lames
Options disponibles pour le kit de fixations pour terrasse
Vous pouvez optez dans nos kits pour différents types de vis ( A2, A4, autoforeuse, auto taraudeuses) et des cales d’écartement de différentes tailles.
De même nos systèmes de fixations vous sont proposés en trois couleurs : Noir charbon, marron bois, et gris anthracite.
Contenu du Kit 185
- (185) Fixations invisibles Extreme4®
- (200) Vis noires étoilées T15 en inox A2 4 x 50 mm
- (12) Bouchons en Ipé de 9,6 mm
- (1) Foret haute vitesse de 3,2 mm
- (1) Embouts pour vis étoilés T15
- (3) Cales d’écartement
- (1) Mode d’emploi
Contenu du Kit Pro 555
- (555) Fixations invisibles Extreme4®
- (600) Vis noires étoilées T15 en inox A2 4 x 50 mm
- (3) Foret haute vitesse 3,2 mm
- (3) Embouts pour vis étoilés T15
- (6) Cales d’écartement
- (1) Mode d’emploi
Garantie limitée du système de fixation invisible pour terrasse DeckWise®
Pour toute réclamation relative à un produit DeckWise®, merci de compléter le formulaire d’enregistrement de la garantie ci-dessous :
www.deckwise.eu/garantie-produit
Garantie limitée
